MC-PH型pH值傳感器

  產品使用手冊

　　土壤PH傳感器概述

　　土壤中含有多種有機酸、無機酸、堿以及鹽類等物質，各種物質的含量不同，使得土壤呈現出不同的酸堿度。與溶液類似，土壤的酸堿度可以用pH表示。習慣上把pH值在6.5～7.5范圍內的土壤叫做中性土。

    土壤酸堿度的分級情況見下表。

　　土壤的酸堿度會影響作物生長，各種作物對土壤pH值的要求也是不同的。下表是一些主要農作物適宜生長的酸度范圍。

　　MC-PH傳感器同樣適用于城市污水處理廠、化工、印染、造紙、制藥、電鍍以及環保等領域。

傳感器特點：

1. 　　1、真正實現土壤pH值在線實時監測；

2. 　　2、采用固體電介質和大面積聚四氟乙烯液接界，不易堵塞，免維護；

3. 　　3、集成度高、體積小、攜帶方便；

4. 　　4、、支持二次開發；

適用范圍：

　　 適用于節水農業灌溉、溫室大棚、花卉蔬菜、草地牧場、土壤速測、植物培養、科學試驗等領域。

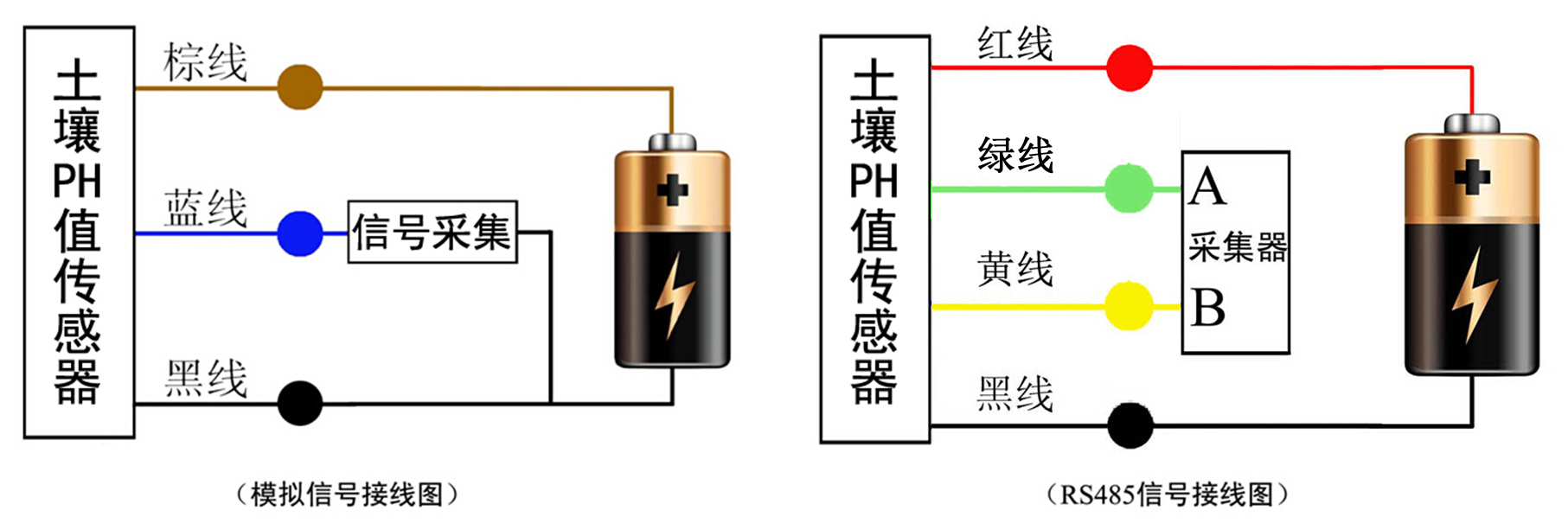

接線方法：

　　可連接各種載有相應信號輸入的數據采集器，數據采集卡，遠程數據采集模塊等設備。接線方式如下圖所示：

　　注意：接線時一定要小心，如果電源電壓過高或極性接反，將造成傳感器的永久性損壞

使用說明：

　　1、傳感器出廠時，探頭位置有透明保護罩，內置保護液對探頭進行保護，使用時，請先取下保護罩，將過濾槽與傳感器固定，再用附帶的扎帶將過濾網包裹在過濾槽上，以防止土壤和探頭直接接觸，損壞探頭，實際使用時，請保證過濾槽和過濾網均牢固連接，不可將過濾槽和過濾網取下，將探頭直接插入土壤中，以免造成探頭不可修補的損壞；

　　2、將探頭部分垂直插入土中，插入的深度至少蓋過過濾網，常規條件下，空氣中pH值在6.2～7.8之間；

　　3、埋好土壤PH傳感器后，在待測土壤的周圍倒入一定量的水（最好是雨水），等待幾分鐘，待水分浸入到探頭，即可在儀器上讀取數據，正常情況下，土壤中性，pH值在7左右，不同地方的土壤，實際的pH值會有所不同，要根據實際情況確定；

　　4、稱取10g風干或新鮮土樣，放入燒杯內，加入50mL蒸餾水，攪拌充分，放置澄清后用濾紙過濾出上層溶液，然后將pH值傳感器電極放入溶液中即可。以下是具體說明：

　?。?）土壤樣品的采集要科學。例如，測定大田的土壤酸度，采樣時應多點取樣，如10畝地可取5個點，30畝地可取10個點，大于30畝可取15～20個點。把各點的樣品充分混合后，測定所取土樣。為了保證測定準確，應重復測試一次，加以驗證。

　?。?）蒸餾水必須用pH=7的中性水，否則要用氫氧化鈉溶液或鹽酸把pH值調到中性。

　?。?）速測用的土樣一般以新鮮的自然濕土為宜。保存?zhèn)溆猛翗右L(fēng)干，潮濕的土壤易受微生物的作用而改變土壤的性質。風干的方法是：把土樣攤在塑料薄膜或紙上，在半干狀態時壓碎，除去殘根等雜質，鋪成薄層晾干，再用木棒碾碎。風干場所要干燥通風，防止酸、堿氣體侵入。風干后再次研磨、過篩處理，最后裝入土樣瓶或塑料袋內，保存?zhèn)溆谩?/p>

數據轉換方法：

　　PHRS485報文

　　修改地址

　　10功能碼寫地址指令：00 10 80 00 00 01 02 00（新地址）（校驗位低）（校驗位高）

　　查詢傳感器（地址為01）的PH數據。

　　若傳感器接收正確回復以下數據。

　　以上數據表示：PH 02XCA=714=714/10=7.14（讀出值除以一百計算）

使用注意事項：

1. 　　1、為保證電極在管路上正確測量出pH值，應避免測量池間出現氣泡而造成數據失準；

2. 　　2、請檢查包裝是否完好，并核對產品型號是否與選型一致；

3. 　　3、切勿帶電接線，接線完畢，檢查無誤后方可通電；

4. 　　4、使用時不要隨意改動產品出廠時已焊接好的元器件或?qū)Ь€；

5. 　　5、傳感器屬于精密器件，用戶在使用時請不要自行拆卸、用尖銳物品或腐蝕性液體接觸傳感器表面，以免損壞產品；

PH電極維護與保養說明：

　　一、概述：PH復合電極采用低阻抗敏感玻璃膜制成,能應用于各種條件的PH測量,具有回應快,熱穩定性好的特點:有良好的再現性,不易水解,基本消除了堿誤差,在0—14PH范圍內呈線性電力值,Ag/Agcl與凝膠電解質鹽橋組成的參比系統具有穩定的半電池電位和優良的抗污染性能,環行聚四氟乙烯隔膜不易阻塞,可長期在線檢測.

　　二、主要技術參數

1. 　　1、測量范圍：0-14PH 測量精度: ≦0.01PH

2. 　　2、適用溫度: 0-80℃ 回應時間:5sec

3. 　　3、漂移度：≦0.02PH/24hours 敏感膜阻抗: ≦200*106Ω

4. 　　4、斜率: ≧97 % 電極的等電位點:7±0.5PH

　　三、使用及維護

　　1、 電極在測量前必須用已知PH值的標準緩沖溶液進行標定，為提高測量精度，緩沖液的PH值要可靠，且愈接近被測值愈好，一般不超過三個PH。

　　2、電極前端的敏感玻璃球泡不能與硬物接觸，任何破損和擦毛都會使電極失效。

　　3、電極插座必須保持高度清潔和干燥，如有玷污可用醫用棉花和無水酒精揩凈并吹干，絕對防止輸出二端短路，否則將導致測量失準或失效。

　　4、測量前應注意將玻璃泡內的汽泡甩去,否則將造成測量誤差,測量時,應將電極在測試溶液中攪動后靜止放置,以加速回應.

　　5、測量前和測量后都應用去離子水清洗電極,以保證測量精度,在粘稠試樣中測定后,電極需用去離子水洗去溶劑.

　　6、電極經長期使用后會產生鈍化,其現象是敏感梯度將低,回應慢,讀數不準,此時可將電極下端球泡用0.1M溶液浸泡24小時,(0.1M稀鹽酸配制:9ml鹽酸用蒸餾水稀釋至1000ml),然后再用3Mkcl溶液浸泡數小時,使其恢復性能.

　　7、玻璃球泡污染或液接面堵塞,也會是電極鈍化,此時,應根據污染物質的性質,以適當溶液清洗,詳見下表(供參考)

　　污染物: 無機金屬氧化物清潔劑: 低于1M稀鹽酸

　　有機油脂類物稀洗滌劑(弱堿性)

　　樹脂高分子物質稀酒精.丙酮,乙醚

　　蛋白質血球沉淀物酸性酶溶液(如胃蛋白酶等)

　　顏料類物質稀釋漂白液,過氧化氫

　　8、電極使用周期為一年左右,老化后應及時更換新的電極.

　　四、適用場合：適用于印刷、線路板廠、含鉻廢水等各種工業及生活污水的PH值在線監測。

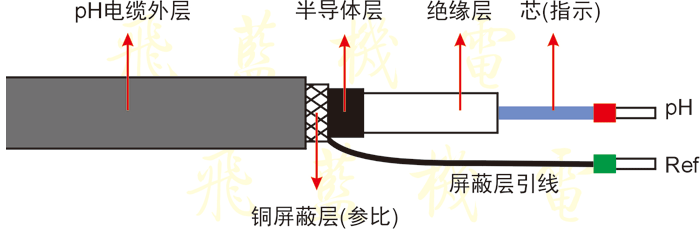

　　五、剝線（如下圖，一定要將半導體層剝掉，以免短路。）
