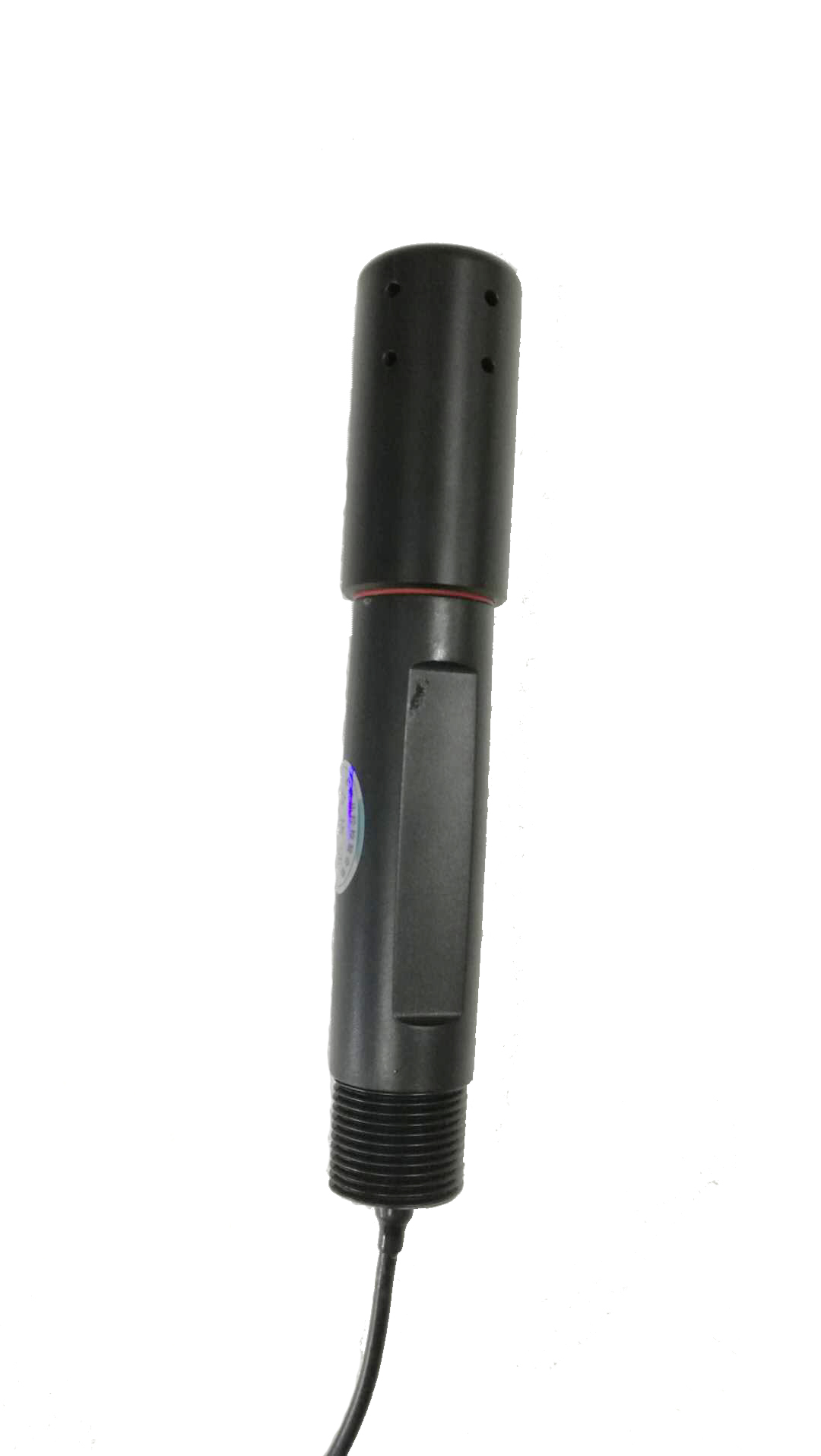

氧化還原電位傳感器
MC-ORP
1 | 概述 |
氧化還原電位傳感器很好地解決了傳統測量土壤Eh值需配備專業顯示儀表、標定繁瑣、集成難度大等缺點，可對土壤、污水的ORP值進行連續測量和控制，本產品同樣適用于城市污水處理廠、化工、印染、造紙、制藥、電鍍、蝕刻以及環保等領域。
2 | 特點 |
1、新款氧化還原電位傳感器，真正實現土壤Eh值在線實時監測;
2、采用國際先進的大面積金屬鉑電極，壽命長，免維護;
3、集成度高、體積小、攜帶方便;
4、支持二次開發;
3 | 適用范圍 |
適用于節水農業灌溉、溫室大棚、花卉蔬菜、草地牧場、土壤速測、植物培養、科學試驗等領域。
4 | 技術參數 |
測量范圍： -2000mV ~ 2000mV
分 辨 率： 1mV
供電方式： DC 5~24V
輸出信號： 0~2V，4~20mA，RS485等
外形尺寸： 96×96×110mm（高×寬×深）
5 | 接線方法 |
氧化還原電位傳感器可連接各種載有相應信號輸入的數據采集器，數據采集卡，遠程數據采集模塊等設備。
接線說明：

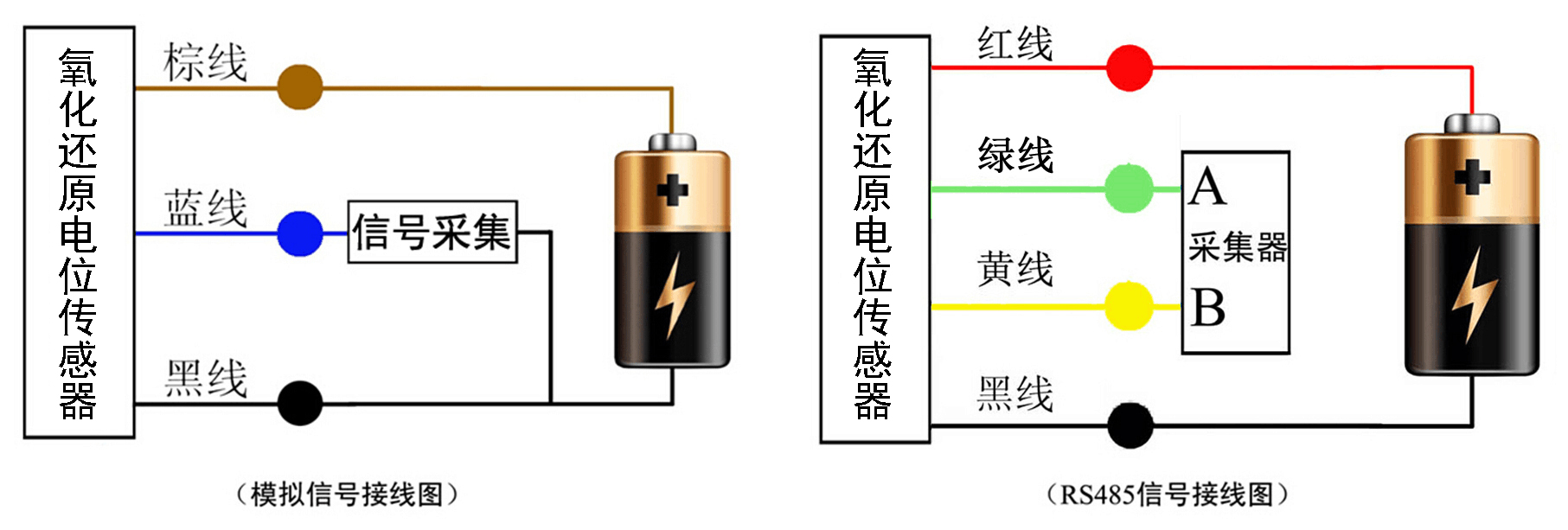

具體接線方式如下圖所示
注意：接線時一定要小心，如果電源電壓過高或極性接反，將造成傳感器的永久性損壞
6 | 使用說明 |
測定土壤的ORP時，土壤樣品必須是新鮮的土壤樣品，因?yàn)橥寥琅c大氣接觸時，土壤的氧化還原狀況很容易發生變化。所以采樣時，首先要防止空氣的進入，為此要特別注意將土樣迅速裝滿鋁盒或塑料盒，蓋緊，并用膠布將蓋口封住，盡快攜回實驗室。開蓋后將上面數毫米的土壤用小刀刮去，立即插入電極測定。
鉑電極與土壤接觸后，需要一定的時間才能達到穩定的氧化還原電位值。在理論上，達到平衡的Eh值才是準確的，對于可逆的氧化還原電位體系來說，如果電極是惰性的，應該很快達到平衡電位，但由于土壤體系中存在一些弱平衡作用，使得在實際測試中平衡很慢，根據現場測試經驗，在特定的土壤條件下，快的數分鐘即達到平衡(即Eh讀數穩定在一固定值)，慢的則需半小時以上，Eh值隨平衡時間或指數變化。
另外，為了便于原位測定，可在鉑電極插入土壤兩分鐘后讀數，或者以1分鐘的變化不大于5mV作為相對平衡值，等待達到平衡期間可不對傳感器供電。采取這種方法，對于平衡較快者誤差不大，但對于平衡慢者，應使其預先充分平衡，以測得平衡值。
7 | 數據轉換方法 |
土壤ORP電解質RS485報文
修改地址
10功能碼寫地址指令：00 10 80 00 00 01 02 00（新地址）（校驗位低）（校驗位高）
查詢傳感器（地址為01）的土壤ORP電解質數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 00 | 6E | 00 | 01 | E5 | D7 |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器6E數據高 | 寄存器6E數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | FF | 41 | 39 | 84 |
土壤ORP電解質 單位：mv | ||||||
以上數據表示：
土壤ORP電解質FFX41=65345=65535-65345+1=190=-190mv（讀出值為實際值）
注：當數據小于8000時，換算成十進制數據后÷10，即小數點左移一位，當數據大于等于（≥）8000時，用FFFF減去該數據后加1，然后前面加負號。
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器6E數據高 | 寄存器6E數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | BE | 38 | 34 |
土壤ORP電解質 單位：mv | ||||||
以上數據表示：
土壤ORP電解質00XBE=190mv（讀出值為實際值）
8 | 使用上的注意事項 |
1、為保證電極在介質中正確測量出ORP值，應避免測量池間出現氣泡而造成數據失準；
2、請檢查包裝是否完好，并核對產品型號是否與選型一致；
3、切勿帶電接線，接線完畢，檢查無誤后方可通電；
4、使用時不要隨意改動產品出廠時已焊接好的元器件或?qū)Ь€；
5、傳感器屬于精密器件，用戶在使用時請不要自行拆卸、用尖銳物品或腐蝕性液體接觸傳感器表面，以免損壞產品；
9 | 產品保修 |
本產品保修期為一年。從發貨之日起十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
