電化學氣體傳感器
- 產品介紹
MC系列電化學氣體傳感器
概述：
MC系列電化學氣體傳感器可實時監測環境被測氣體濃度，多種量程可選?？蛇x多種外殼并可選配數碼管或OLED屏幕顯示。 電化學探頭不適合長期暴露于高濃度或瞬時濃度較高的被測氣體中。長期暴露于高濃度被測氣體中或瞬時濃度超出量程范圍2倍，可能會導致傳感器性能下降、損壞。
不建議用不標準的方法試驗傳感器。如：直接將儀器放到濃氨水上、朝傳感器噴香煙、打火機點燃后靠近傳感器、朝傳感器呼氣、靠近酒精，等等。因?yàn)橐后w氨水或酒精揮發時區域濃度可以高達數萬ppm，人呼氣中的二氧化碳濃度也高達4萬ppm，會損壞傳感器。
產品資料：
名稱項目 | MC-H2氫氣傳感器 | MC-NO2二氧化氮傳感器 | MC-NH3氨氣傳感器 | MC-HF氟化氫傳感器 | MC-HCl氯化氫傳感器 | MC-H2S硫化氫傳感器 |
檢測氣體 | 氫氣（H2） | 二氧化氮（NO2） | 氨氣（NH3） | 氟化氫（HF） | 氯化氫（HCl） | 硫化氫（H2S） |
名稱項目 | MC-CO一氧化碳傳感器 | MC-Cl2氯氣傳感器 | MC-O2-Ф20氧氣傳感器 | MC-SO2二氧化硫傳感器 | MC-O3臭氧傳感器 | MC-CH4甲烷傳感器 |
檢測氣體 | 一氧化碳（CO） | 氯氣（Cl2） | 氧氣（O2） | 二氧化硫（SO2） | 臭氧（O3） | 甲烷（CH4） |
2.接線方式
可連接各種載有差分輸入的數據采集器，數據采集卡，遠程數據采集模塊等設備。

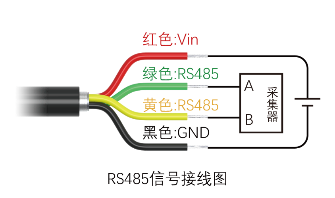

具體接線方式如右圖所示。
三、電化學氣體傳感器數據解析和指令說明
電化學RS485報文
修改地址
10功能碼寫地址指令：00 10 80 00 00 01 02 00（新地址）（校驗位低）（校驗位高）
查詢傳感器（地址為01）的NH3氨氣數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 03 | E8 | 00 | 01 | 04 | 7A |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器03E8數據高 | 寄存器03E8數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | 15 | 79 | 8B |
NH3氨氣 單位：ppm | ||||||
以上數據表示：NH3氨氣 00X15=21ppm（讀出值為實際值）
查詢傳感器（地址為01）的CO一氧化碳數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 03 | E9 | 00 | 01 | 55 | BA |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器03E9數據高 | 寄存器03E9數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | 15 | 79 | 8B |
CO一氧化碳 單位：ppm | ||||||
以上數據表示：CO一氧化碳數據 00X15=21ppm（讀出值為實際值）
查詢傳感器（地址為01）的O2氧氣數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 03 | EA | 00 | 01 | A5 | BA |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器03EA數據高 | 寄存器03EA數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | EA | 39 | CB |
O2氧氣 單位：％VOL | ||||||
以上數據表示：O2氧氣數據 00XEA=234=234/10=23.4％VOL（讀出值除以十計算）
查詢傳感器（地址為01）的H2S硫化氫數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 03 | EB | 00 | 01 | F4 | 7A |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器03EB數據高 | 寄存器03EB數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | 15 | 79 | 8B |
H2S硫化氫 單位：ppm | ||||||
以上數據表示：H2S硫化氫數據 00X15=21ppm（讀出值為實際值）
查詢傳感器（地址為01）的NO2二氧化氮數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 03 | EC | 00 | 01 | 45 | BB |
若電化學氣體傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器03EC數據高 | 寄存器03EC數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | 35 | 78 | 53 |
NO2二氧化氮 單位：ppm | ||||||
以上數據表示：NO2二氧化氮數據 00X35=53=53/10=5.3ppm（讀出值除以十計算）
查詢傳感器（地址為01）的HCL氯化氫數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 03 | ED | 00 | 01 | 14 | 7B |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器03ED數據高 | 寄存器03ED數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | 35 | 78 | 53 |
HCL氯化氫 單位：ppm | ||||||
以上數據表示：HCL氯化氫數據 00X35=53=53/10=5.3ppm（讀出值除以十計算）
查詢傳感器（地址為01）的H2氫氣數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 03 | EE | 00 | 01 | E4 | 7B |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器03EE數據高 | 寄存器03EE數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | D2 | 38 | 19 |
H2氫氣 單位：ppm | ||||||
以上數據表示：H2氫氣數據 00XD2=210ppm（讀出值為實際值）
查詢傳感器（地址為01）的PH3磷化氫數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 03 | EF | 00 | 01 | B5 | BB |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器03EF數據高 | 寄存器03EF數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 02 | 18 | B9 | 2E |
PH3磷化氫 單位：ppm | ||||||
以上數據表示：PH3磷化氫數據 02X18=536=536/10=53.6ppm（讀出值除以十計算）
查詢傳感器（地址為01）的SO2二氧化硫數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 03 | F0 | 00 | 01 | 84 | 7D |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器03F0數據高 | 寄存器03F0數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | 35 | 78 | 53 |
SO2二氧化硫 單位：ppm | ||||||
以上數據表示：SO2二氧化硫數據 00X35=53=53/10=5.3ppm（讀出值除以十計算）
查詢傳感器（地址為01）的O3臭氧數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 03 | F1 | 00 | 01 | D5 | BD |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器03F1數據高 | 寄存器03F1數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | 35 | 78 | 53 |
O3臭氧 單位：ppm | ||||||
以上數據表示：O3臭氧數據 00X35=53=53/10=5.3ppm（讀出值除以十計算）
查詢傳感器（地址為01）的CL2氯氣數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 03 | F2 | 00 | 01 | 25 | BD |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器03F2數據高 | 寄存器03F2數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | 35 | 78 | 53 |
CL2氯氣 單位：ppm | ||||||
以上數據表示：CL2氯氣數據 00X35=53=53/10=5.3ppm（讀出值除以十計算）
查詢傳感器（地址為01）的HF氟化氫數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 03 | F3 | 00 | 01 | 74 | 7D |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器03F3數據高 | 寄存器03F3數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | 35 | 78 | 53 |
HF氟化氫 單位：ppm | ||||||
以上數據表示：HF氟化氫數據 00X35=53=53/10=5.3ppm（讀出值除以十計算）
查詢傳感器（地址為01）的CH4甲烷數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 03 | F4 | 00 | 01 | C5 | BC |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器03F4數據高 | 寄存器03F4數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | EA | 39 | CB |
CH4甲烷 單位：％VOL | ||||||
以上數據表示：CH4甲烷數據 00XEA=234=234/100=2.34％VOL（讀出值除以一百計算）
