水面蒸發是水循環過程中的一個重要環節，是水文學研究中的一個重要課題。它是水庫、湖泊等水體水量損失的主要部分，也是研究陸面蒸發的基本參證資料。在水資源評價、水文模型確定、水利水電工程和用水量較大的工礦企業規劃設計和管理中都需要水面蒸發資料。

水面蒸發作為蒸發能力的表征,是水資源評價工作必須涉及的分析內容,一般以地面E601型蒸發器的水面蒸發量為分析依據。地面E601蒸發器的使用,我國各地多始自20世紀60年代初期,已積累了40余年的實測資料,這不僅為歷次全國水資源調查評價提供了重要依據,還為水面蒸發量多年變化規律的研究奠定了基礎。

系統配置

MC-ZDF型全自動數字蒸發站是在人工蒸發的基礎上實現了自動水位變化測量，自動溢流量計算，自動雨量計算，自動補水，從而實現自動化測量日蒸發量。在通信上采用GPRS 無線傳輸，實時將監測數據發送到水文中心上，方便各單位及時調取查看數據。

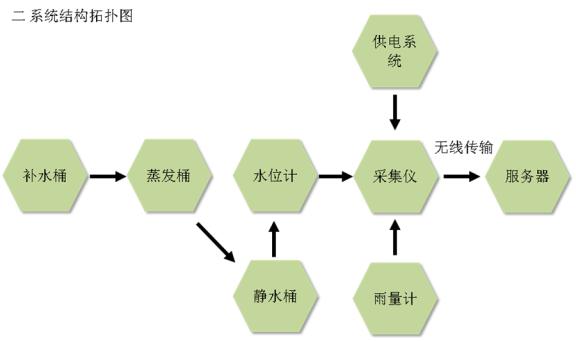

蒸發站是由一臺數字式水位計和一個由單片計算機為核心的電氣控制裝置組合在一起的一臺機電一體化的設備，它用于檢測蒸發桶水位，控制補水泵動作，蒸發計與采集器通過系統內部RS-485通訊總線通訊。

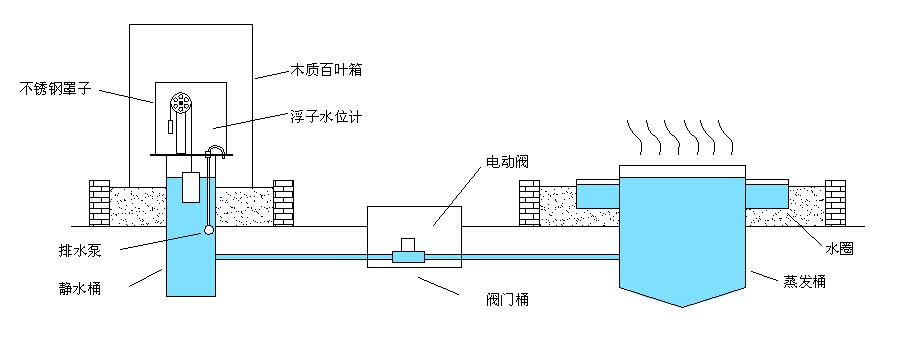

水位計由靜水桶、光電旋轉編碼器、浮子、平衡重錘、固定于光電旋轉編碼器轉軸上的圓形鋼絲繩掛輪，以及光電旋轉編碼器保護罩、底座等組成。

       控制水泵和電動閥的繼電器在采集器內，繼電器吸合時，水泵或者電動閥開始工作，繼電器斷開時，停止工作。

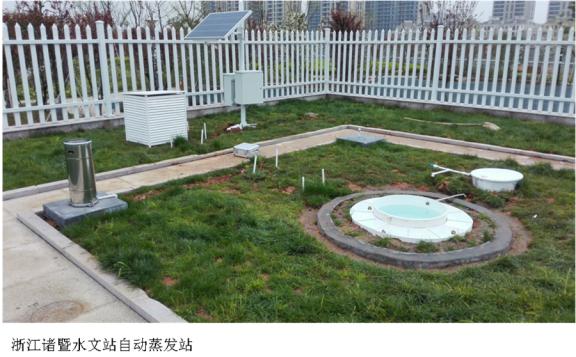

       蒸發站的靜水桶埋于觀測現場的土中，靜水桶下部通過連通管與蒸發桶連接，與蒸發桶形成連通結構，實現兩者水面同步變化。

       在水位計底座上有一個水平泡，用于水位計安裝時觀測和調整水位計底座的水平。水位計底座用螺栓與靜水桶連接成整體。

       水位計外部有圓形不銹鋼保護罩，保護罩下部有螺栓將保護罩固定在蒸發計底座上。

       蒸發站具有蒸發數據記錄功能，每半小時存儲一次，可以記錄至少一年以上的信息，存儲時間可以根據要求相應的增大。記錄數據具有掉電保持功能。蒸發數據記錄采用循環記錄方式，新的記錄數據覆蓋最早的記錄數據。蒸發數據記錄一次的間隔時間可以手動設置，默認每分鐘記錄一次數據。每條記錄數據包括：當前記錄的日期時間，當前水位，三天內的蒸發量，溢流量，降雨量，還有前時，上時的蒸發量，溢流量和降雨量。

       全自動蒸發站軟件安裝于個人電腦可以存儲、下載實時、歷史數據，并通過電腦分析蒸發站傳遞的數據。

實時數據：當前電腦時間瞬時蒸發站數據。

歷史數據：全自動蒸發站按照所設定的采集周期，記錄到采集儀存儲芯片中的數據（采集儀時鐘）。軟件安裝完后，軟件為默認設置。用戶可以根據所使用的采集儀硬件類型來設置軟件，只有軟件設置與硬件一致，才能夠正常與采集儀進行通訊。
