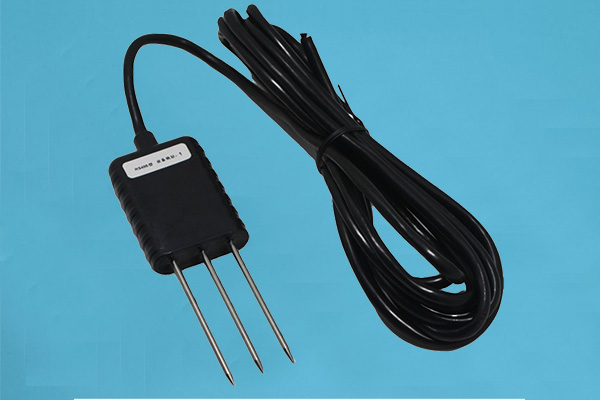

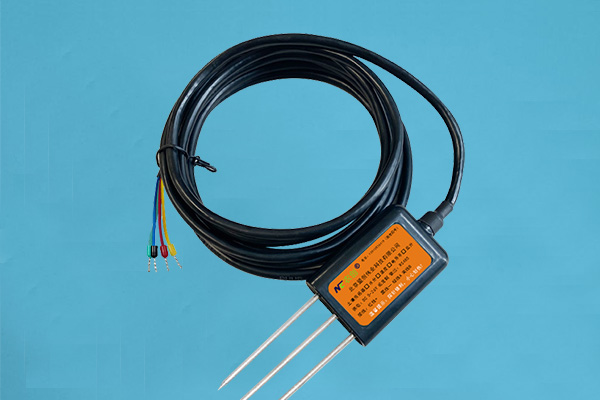

MC-TWS型土壤溫濕度傳感器產品使用手冊

工作原理：

　　MC-TWS土壤溫濕度傳感器是將土壤濕度和土壤溫度集中于一體，方便土壤墑情，土壤溫度的測量研究，具有攜帶方便，密封。土壤濕度傳感器是基于頻域反射原理，利用高頻電子技術制造的高精度、高靈敏度的測量土壤水分的傳感器。通過測量土壤的介電常數，能直接穩定地反映各種土壤的真實水分含量，可測量土壤水分的體積百分比。

　　　功能特點

1. 　　1、體積小巧化設計。

2. 　　2、密封性好，可直接埋入土壤中使用。

3. 　　3、實時溫濕度監測功能，可測量不同深度土壤的溫溫度。

4. 　　4、土質影響較小，應用地區廣泛。

5. 　　5、響應速度快。




適用范圍：

　　應用廣泛，適用于節水農業灌溉、氣象監測、環境監測、溫室大棚、花卉蔬菜、草地牧場、土壤速測、植物培養、科學試驗等需要測量土壤溫濕度的領域?？蓽y量多種粉末狀多孔介質，液體的溫度，精度高，不銹鋼探針穩定性好，耐腐蝕，并且可做成多種外形，方便不同客戶的需求，是測量溫度的理想選擇。

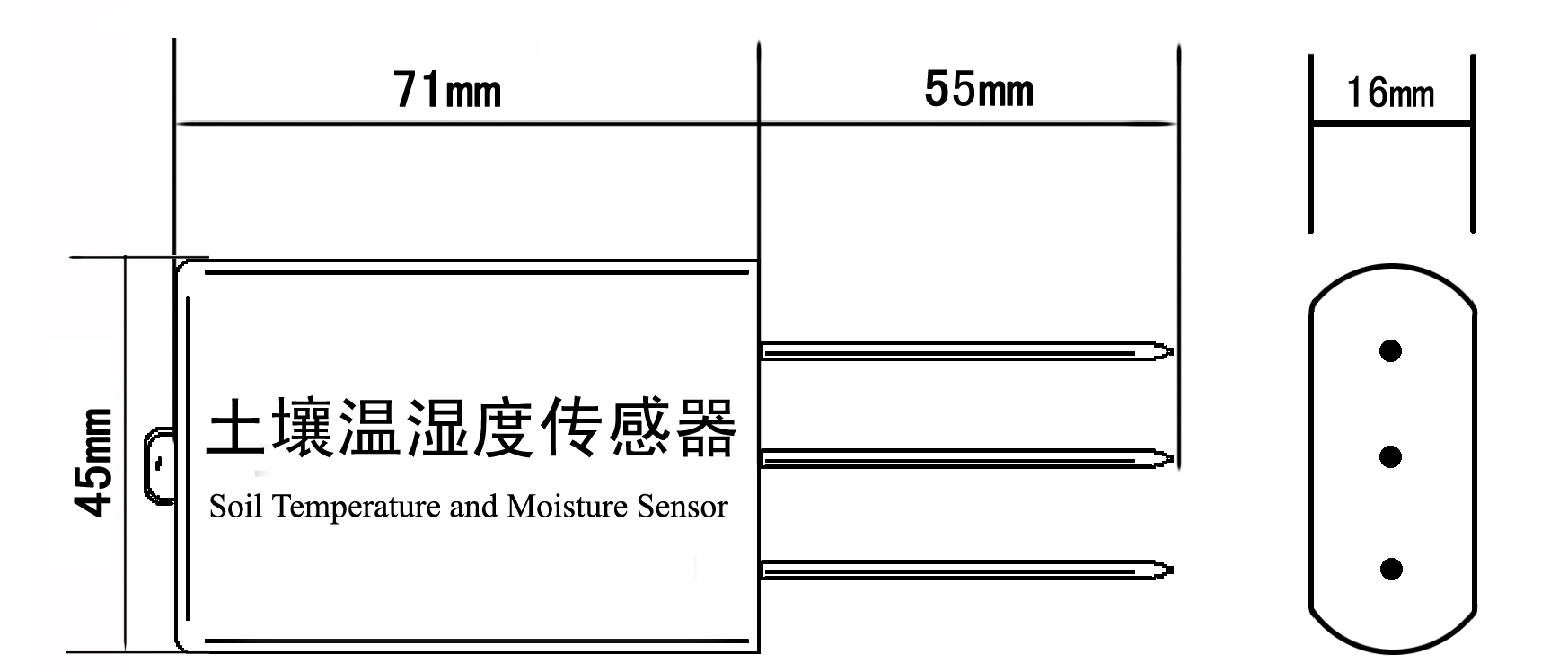

設計尺寸：

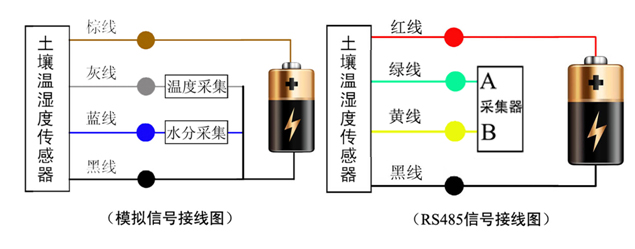

接線圖/電路圖

　　可連接各種載有差分輸入的數據采集器，數據采集卡，遠程數據采集模塊等設備。接線方式如下圖所示：

　　注意：接線時一定要小心，如果電源電壓過高或極性接反，將造成傳感器的永久性損壞

數據轉換方法：

　　土壤溫濕度RS485報文

　　修改地址

10功能碼寫地址指令：00 10 80 00 00 01 02 00(新地址)(校驗位低)(校驗位高)

　　查詢傳感器(地址為01)的土壤溫度，濕度數據。

　　若傳感器接收正確回復以下數據。

　　以上數據表示：

　　土壤溫度FFXE7=65511=65535-65511+1=25/10=-2.5℃(讀出值除以十計算)

　　注：當數據小于8000時，換算成十進制數據后÷10，即小數點左移一位，當數據大于等于(≥)8000時，用FFFF減去該數據后加1，換算成十進制數據后÷10，即小數點左移一位，然后前面加負號。

　　土壤濕度00X8F=143=143/10=14.3%(讀出值除以十計算)

　　查詢傳感器（地址為01）的土壤溫度數據。

　　若傳感器接收正確回復以下數據。

　　以上數據表示：土壤溫度00XE2=226=226/10=22.6℃（讀出值除以十計算）

　　查詢傳感器（地址為01）的土壤濕度數據。

　　若傳感器接收正確回復以下數據。

　　以上數據表示：土壤濕度00X94=148=148/10=14.8％（讀出值除以十計算）

注意事項：

　　警告：

1. 　　1、土壤溫濕度傳感器不按線序接線，可能造成該設備及連接該設備的儀器損壞。

2. 　　2、輸入電源超過該設備的最大接入電源時，將造成該設備的損壞。

   注 意：


3. 　　1、使用前請先完整閱讀本說明書。

4. 　　2、不要試圖將傳感器探針插入石子或硬的土塊中，以免損壞探針。

5. 　　3、將傳感器移出土壤時，不能直接拽拉電纜。

6. 　　4、探頭插入土壤/基質時要充分，以減少操作誤差，提高測量精度。
